Přírubové filtry WFDNP – filtrace stlačeného vzduchu pro vysoké průtoky

Velké systémy stlačeného vzduchu vyžadují komponenty s odpovídající průchodností. V systémech napájených vysoce výkonnými šroubovými kompresory se standardní závitové filtry stávají úzkým hrdlem a způsobují zbytečné energetické ztráty. Přírubové filtry série WFDNP byly navrženy pro obsluhu velmi vysokých průtoků stlačeného vzduchu při minimálním poklesu tlaku.

Série WFDNP je určena pro centrální kompresorovny a hlavní rozvodná potrubí, kde se každý zlomek baru tlakových ztrát promítá do provozních nákladů.

Čím se vyznačují přírubové filtry WFDNP

Základním rozdílem mezi filtry WFDNP a klasickými závitovými filtry je způsob připojení a rozsah použití. Zatímco filtry WFP obvykle končí u závitových připojení do 3”, filtry WFDNP jsou vybaveny přírubami DN80 a většími, které umožňují přímou montáž na hlavní potrubní rozvody.

Při průtocích na úrovni 20, 50 nebo dokonce 100 m³/min:

každý dodatečný pokles tlaku zvyšuje zatížení kompresoru,
rostou náklady na elektrickou energii,
klesá celková účinnost systému.

Díky zvětšeným tělesům, optimalizované geometrii proudění a velké aktivní ploše vložek zajišťují filtry WFDNP vysokou účinnost filtrace bez škrcení systému.

Kde se filtry WFDNP používají v systému

Přírubové filtry nejsou bodovým řešením. Jejich přirozeným pracovním prostředím jsou centrální systémy úpravy stlačeného vzduchu.

Typická místa instalace:

přímo za vysoce výkonným šroubovým kompresorem – jako předfiltr chránící sušičky před pevnými nečistotami a nadměrným množstvím kondenzátu,
na hlavním výstupním kolektoru do výrobních hal - jako jemný filtr zajišťující jednotnou třídu čistoty pro celou distribuční síť.

Taková řešení jsou standardem v provozech s vysokou spotřebou stlačeného vzduchu, mimo jiné v:

hutnictví a metalurgickém průmyslu,
cementářském průmyslu a zpracování sypkých materiálů,
loděnicích a velkých automobilových závodech,
papírnách a provozech hromadného zpracování.

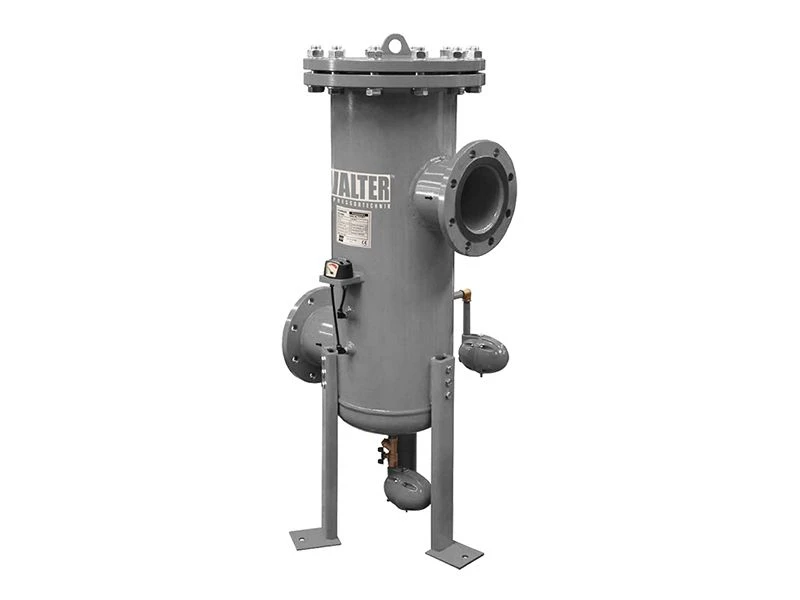

Konstrukce filtrů WFDNP a servis

Těla filtrů WFDNP jsou vyráběna z vysoce kvalitního hliníku a v největších velikostech z antikorozně chráněné uhlíkové oceli. Přírubová konstrukce zajišťuje:

vysokou těsnost spojů,
mechanickou stabilitu na potrubích velkých průměrů,
bezpečný provoz při vysokých průtocích.

Filtry byly navrženy s důrazem na snadnou údržbu. Výměna vložky nevyžaduje demontáž filtru ze systému – přístup k filtračnímu prvku je možný po otevření krytu, což zkracuje odstávky a usnadňuje práci údržby.

Konfigurace vložek a třídy čistoty

Těleso WFDNP tvoří základ, jehož funkci určuje použitá filtrační vložka. V závislosti na potřebách systému mohou filtry pracovat jako:

Předfiltry (P): separace pevných částic do cca 3 µm. Používají se před sušičkami a dalšími stupni úpravy.

Jemné filtry (S / X): koalescenční filtry odstraňující vodu a olejové aerosoly. Klíčové pro ochranu ventilové pneumatiky a automatizace ve výrobních halách.

Uhlíkové filtry (Z): přírubové verze s aktivním uhlím používané v centrálních systémech potravinářského a chemického průmyslu, kde je vyžadováno odstranění zápachů a olejových par z celé sítě.

Výběr filtrů WFDNP – podpora od Walter Kompressortechnik

Walter Kompressortechnik podporuje průmyslové podniky při:

projektování nových kompresoroven,
modernizaci stávajících systémů,
optimalizaci energetické bilance sítí stlačeného vzduchu.

Pomáháme vybrat průměr připojení (DN), průchodnost filtru i třídu filtrace tak, aby systém pracoval stabilně, bez zbytečných tlakových ztrát a nákladů na energii.

Při vysokých průtocích musí filtr systému pomáhat, ne jej omezovat. Kontaktujte tým Walter Kompressortechnik – vybereme přírubový filtr WFDNP přizpůsobený skutečným provozním podmínkám vaší kompresorovny.
